SCHNEIDER ABDL CENTRAL ABDL231 PAKKE

Indeholder:

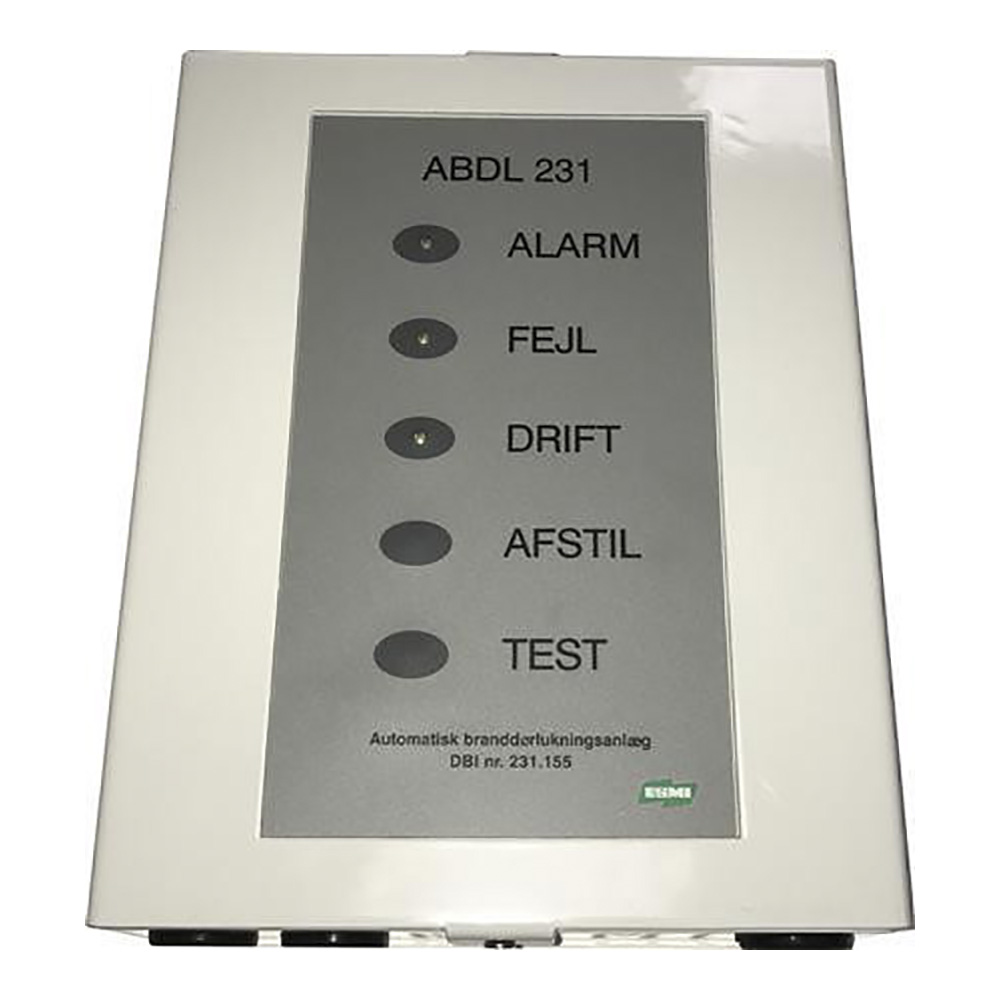

ABDL central ……………….. 5485554082

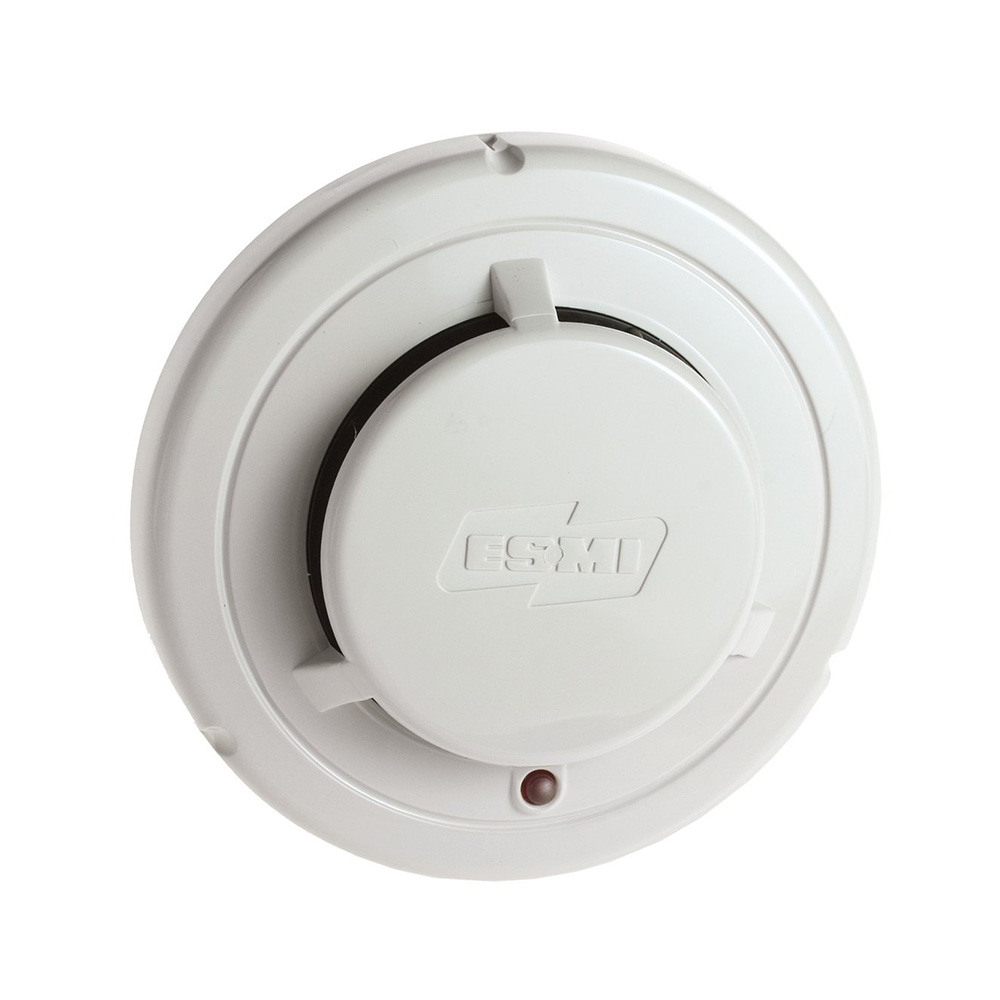

Optiske detektorer 2 stk. .. 5485555081
Sokler f/detektorer 2 stk. .. 5485555162

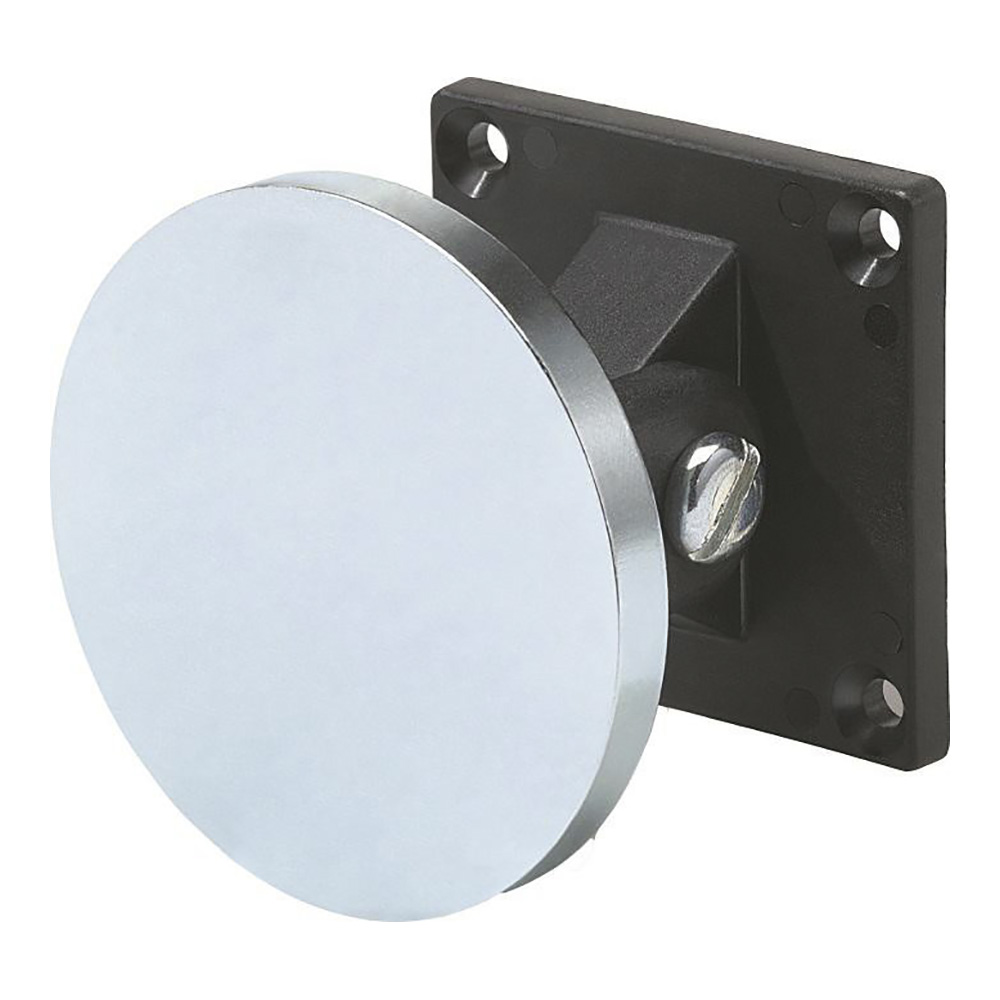

Dørholdemagnet

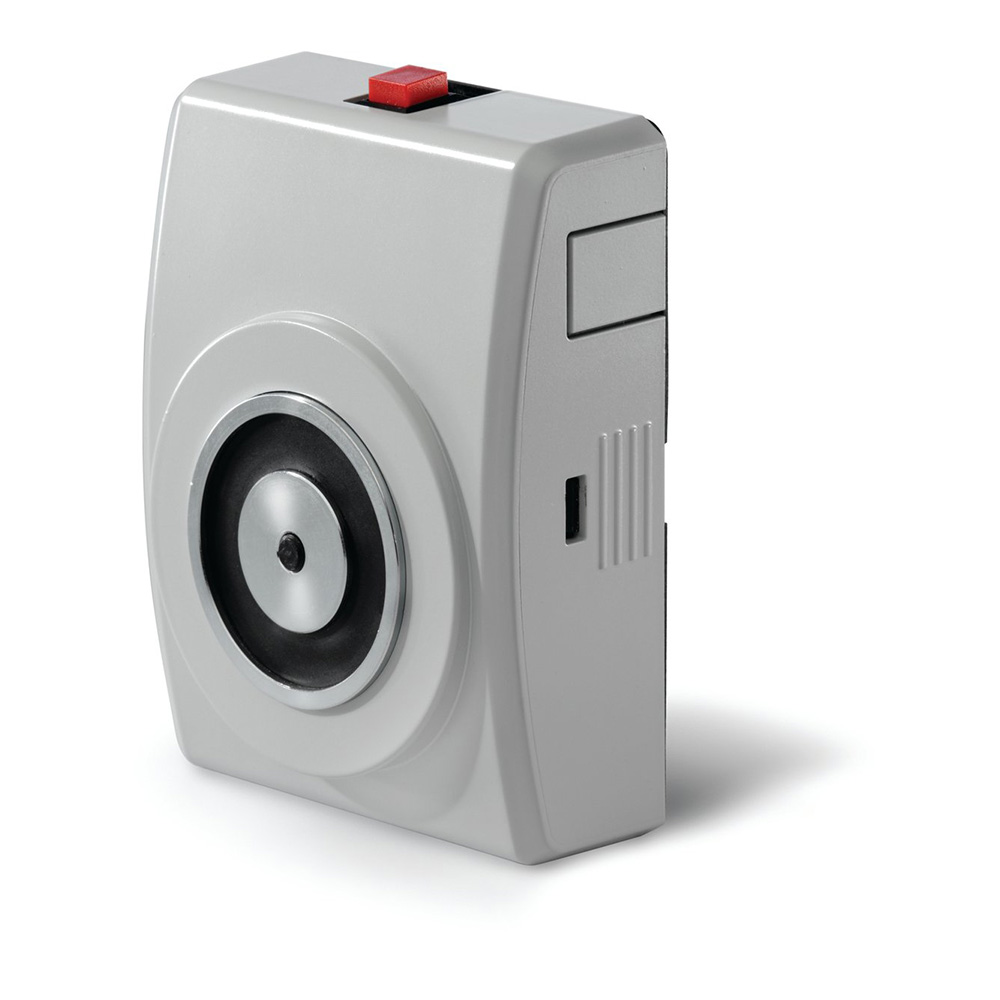

Som ekstra dørholdemagnet kan denne bruges: 5485494540

VIGTIGT!
Husk at bruge de dertil godkendte røgdetektorer.

Husk Fuga afbryder mrk. Dørlukning, ikke inkluderet.
Tangent “Dørlukning” er tilgængelig i
Fuga, hvid: 5485554736
Fuga, grå: 5485554749
Opus66, hvid: 5485554752
Fuga afbryder 1 polet – EL nr.: 1017054433

Teknisk information

• 3 indikator lamper: Visning:
• Alarm Rødt lys indikerer alarm.
• Fejl Gult lys indikerer fejl på detektor linien.
• Drift Grønt lys indikerer net drift.
• 2 betjeningsmuligheder:
• Afstilling
• Accepterer alarmtilstanden på ABDL centralen
• Test
• Test af ABDL central / installationen
• Udgange
• 3 stk. relæ udgange (potentialfri kontakter)
• Tekniske data:
• Mål (L x B x H) : 193x150x37mm
• Forsyningsspænding 230V AC
• Sløjfespænding 24V DC
• Udgangsspænding 24V DC
• Belastning max. 500 mA
• Sikring 250 mAT
• Strømforbrug 20 mA
• Strømtræk relæ 1A
• Max døre Afhængig af strømforbrug
• Max detektorer 10 stk (2351E, 4351E, 5351E)
• Max detektorer 8 stk (2351TEM)
• Max kabel længde detektor 100 meter
• Max kabel længde magneter 100 meter
