Fluke FEV300 Kontroladapter Specielt tilbehør til måleudstyr FLK-FEV300/BASIC

Test funktionalitet og sikkerhed af ladestationer til
elbiler, nemt og sikkert

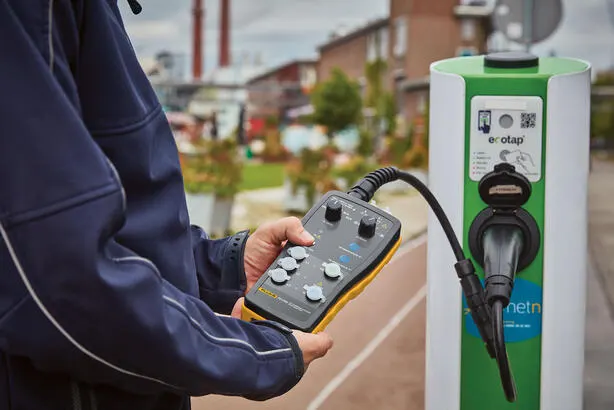

FEV300 testadaptersættene er designet til at teste funktion og
sikkerhed af ladestationer i tilstand 3 til AC opladning. Adapteren
efterligner et elkøretøj og åbner en opladningscyklus (aktivering af
spændings-/strømudtag), hvilket giver dig mulighed for at udføre
test i kombination med passende testinstrumenter såsom en
installationstester (f.eks. Fluke 1664 FC) og/eller et oscilloskop
(f.eks. Fluke 120B serie industrielle ScopeMeter®). Med FEV300
adaptersættet kan ladestationer testes i overensstemmelse med
IEC/EN 61851-1 og IEC/HD 60364-7-722.
Faciliteter og funktioner:
• Egnet til ladestationer med ladefunktion 3
• Passer til ladestationer med EV stikkontakt type 2 og
EV stik til type 2 og type 1
• PE Pre-Test: Med denne sikkerhedsfunktion vil PE lederen
blive testet for mulig tilstedeværelse af farlig spænding ift. jord.
• Nærhedsstyring tilstand (PP) “Kabelsimulering”: Med
omstillingsknappen til PP tilstand kan adapteren simulere
ladekablernes forskellige strømfunktioner.
• Kontrolpilot tilstand (CP) “Køretøjssimulering”: Med omstillingsknappen til CP tilstand kan alle opladningstilstande
simuleres.
• Separat fasevisning med tre LED-lamper til nem kontrol af,
om der er spænding til stede ved ladeudgangen.
• Måling af terminalerne L1, L2, L3, N og PE for at tilslutte en
testenhed som f.eks. en installationstester for at udføre sikkerheds- og funktionstest.
• Kompatibilitet: Integreres i Flukes portefølje af test- og
måleværktøjer ved at muliggøre direkte forbindelse gennem FEV
måleterminaler.
• Fluke 1664 FC muliggør sikkerhedsmålinger via måleterminaler
som f.eks.:
• jordforbindelse
• isolering
• sløjfe-/linjeimpedans
• RCD udløsningstest
• Simulering af CP fejltilstand “E”
• Simulering af PE fejltilstand “F” (jordfejl)
• Terminaler til CP signaloutput for at kontrollere
kommunikationen mellem adapteren (simuleret elkøretøj) og
ladestationen. Dette kan måles med et ScopeMeter® eller et
multimeter. Spændingsniveauet definerer ladetilstand og duty
cycle af dette PWM signal (pulsbredde modulation) definerer
den maksimalt tilladte ladestrøm.
• IP 54 klassificering – beskyttet mod støv og vandstænk
