Sikringer og tilbehør

Hvad er en sikring?

En sikring er en komponent, som som indgår i det elektriske kredsløb eller elektriske installationer med det formål at beskytte mod overbelastning og kortslutning. Under en potentiel overbelastning eller kortslutning kan ledningen blive så varm, at dens isolation tager skade. En kraftig temperaturstigning i ledningen kan forårsage brande.

Opbygning af sikringer

Sikringer er opbygget med en smeltetråd, som er tyndere end den ledning, den har til opgave at beskytte. Smeltetråden skal altid smelte, før lederens isolation tager skade.

I husinstallationer anvendes tidligere propsikringer, som består af en sandfyldt sikringspatron med en sølvtråd. Sikringspatronen anbringes i et hylster af porcelæn.

Sikringen er sammen med hylsteret tilpasses således, at der ikke kan installeres større sikringer, end installationens ledninger er beregnet til med en bundskrue eller pasring.

Farve og sikringsstørrelse

Sikringens smeltetråd er indrettet med en indikator eller en melder, der er ca. 3 mm i diameter, og som falder ud i det øjeblik, sikringen smelter. Herved kan man kende forskel på en ny sikring og en sikring, der er defekt.

Melderen er farvemærket med farver, der oprindelig stammer fra de tyske frimærker; fx er en sikring på 6 A grøn, fordi et frimærke på 6 pfennig i sin tid var grønt. Alle sikringsstørrelser op til 63 A har således en bestemt farve: rød for 10 A, sort for 13 A, grå for 16 A, sort for 20 A osv.

Sikringers størrelse kan aflæses gennem farven på smeltetrådens indikator

Smeltesikringsindikator, eller blot melder, viser her 25 A sikring med gul indikator, og en 20 A sikring med blå indikator.

Typer af sikringer

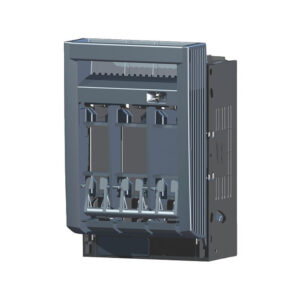

Patronsikringer, også benævnt NH eller knivsikringer, anvendes i hovedstrømkredse. De må kun skiftes af instrueret personale, fx en elektriker. De fås i størrelser fra 6 A til 1200 A.

Propsikringer findes i en ældre udgave, Diazed, med en diameter på 27 mm, og en ny og forbedret udgave med diameter på 14 mm. Ud over propsikringer findes finsikringer, åbne sikringer og patronsikringer til anvendelse i henholdsvis elektroniske apparater, luftledninger og større industritavler.

Anvendelse af sikringer

Sikringen har været genstand for kritik ved installationer med startstrømme samt installationer med hyppige fejl. Det er udskiftningen af sikringer, der kan være problematisk. I situationer, hvor installationsejeren ikke har adgang til de rigtige sikringer, har installationsejeren i nogle få tilfælde selv konstrueret sig til en erstatning for sikringen – fx ved med vold at anvende en større sikring. I mere drastiske situationer er bolte blevet anvendt som erstatning.

I dag er de fleste sikringer erstattet af kredsbrydere (automatsikring) i de fleste installationer.

Beskyttelse mod overstrømme

Overstrømsbeskyttelse skal sikre, at installationen kobler ud før, at kabler, ledninger og komponenter tager skader på grund af en overstrøm. Overstrøm er en strøm, der over en længere tid er større end, hvad elinstallationen er dimensioneret til. Strømme kan sagtens i kort tid have en lidt større strøm end ens beskyttelsesudstyr mærkestrøm, uden det kobles ud. Men sker en overstrøm- eller overbelastning over længere tid, vil det medføre skader på installationen.

Hvor der sker en kortslutning, vil sølvtråden smelte inden for få millisekunder. Her vil kun en lille del af kvartssandet blive opvarmet af varmen fra sølvtråden, smelte sammen med kvartssandet og blive til glas.

Analyse af fejlsituationen

Hvor sikringen er smeltet, vil sikringselementets temperatur være medvirkende til at afgøre, om fejlstrømmen har været en lille overstrøm, der vil opvarme sikringselementet til en høj temperatur på 70 ᴼC til 90 ᴼC. Er er derimod tale om en kortslutning, vil der ikke kunne registreres nogen nævneværdig temperaturstigning på sikringselementet.

Når en sikring smelter – faseforløb

Når en sikring smelter, sker det i disse tre faser:

En opvarmningsfase, en smeltefase og en fase, hvor der dannes en isolerende masse, fx glas, der er isolerende og efterfølgende gør installationen spændingsløs.
